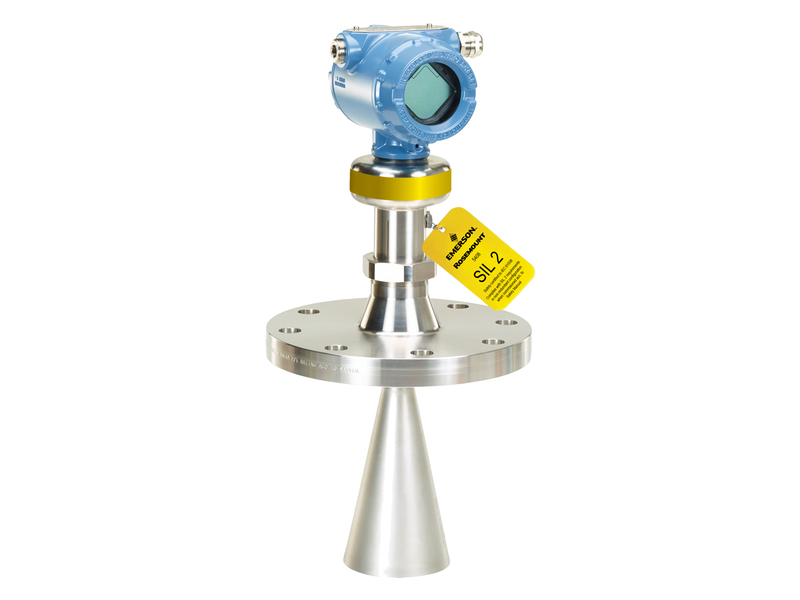

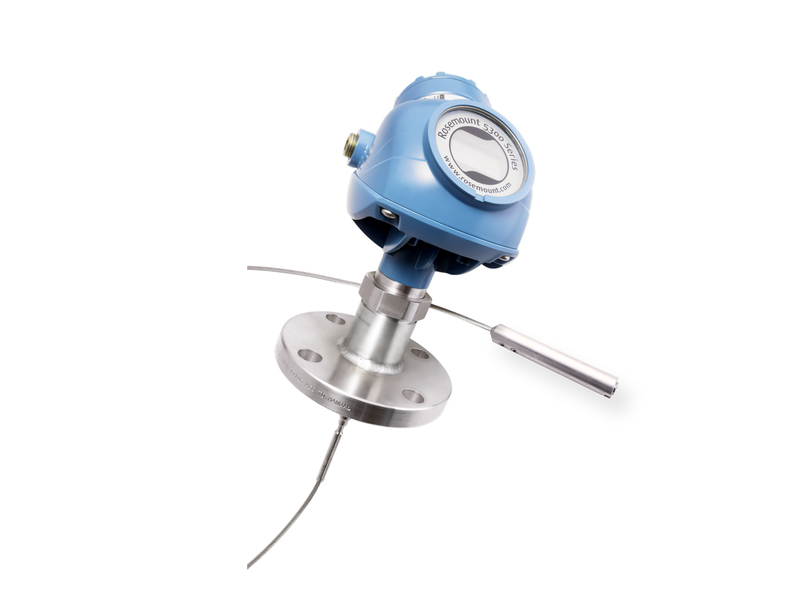

雷达液位变送器
简介:
雷达液位变送器可简单的、可靠的非接触式测量金属罐体、水池或其他容器中流体的液位。从微处理器控制电路产生一个6.3 GHz脉冲通过传感器表面发射出来。该脉冲信号碰到被测流体表面后反射回到天线的时间经过微处理器转换成比例与液位高度的电流信号输出。
- 咨询热线: 0519-85160601
地址:常州市新北区黄河东路88号2幢301室
产品详情介绍
技术原理
雷达液位变送器可简单的、可靠的非接触式测量金属罐体、水池或其他容器中流体的液位。从微处理器控制电路产生一个6.3 GHz脉冲通过传感器表面发射出来。该脉冲信号碰到被测流体表面后反射回到天线的时间经过微处理器转换成比例与液位高度的电流信号输出。
由于脉冲雷达的穿透力强,因此通常会干扰超声波液位计的一些泡沫、烟雾、水蒸气等对脉冲雷达液位计没有任何干扰。
专有的软件分析回波的振幅和形状,这使其能自动跟踪被测液位的变化轨迹。同时也过滤掉了罐体内其他障碍物反射回来的错误回波。超声波液位变送器的这种独特功能允许其能在非常大的量程工作。
雷达液位变送器要求被测材料的介电常数必须大于2。
应用范围
● 水/污水
● 化工品/酸性/腐蚀性
特征
● 4-20 mA 或 20-4 mA 输出
● 自清洗清除探头污垢
● 不受水蒸气和烟雾干扰
● 可选择RS232/RS485接口、诊断和数据记录
● 与PLC兼容(Modbus RTU)
● 三线制或四线制
校准
一个简单的按键即可设置零点和满量程。
标定可以在容器中通过变化容器中流体的液位来实现。出厂前仪表已做了预标定。
如果使用可选通讯软件,则可使用个人电脑与其进行通讯。该软件有诊断、数据纪录和特别标定功能。例如配制ABM雷达液位计在狭窄管道内工作。
零点和满量程点互相独立,标定通过绿色-黄色-红色LED灯指示。
技术参数
技术参数电路部分
电 源: 115 VAC/60 HZ(+/-20%)
230VAC/50 HZ(Optional)
12-30 VDC
输 出: 4-20mA或者20-4mA
6.1uA resolution
750 ohms隔离/交流供电
保 险: 0.125A/250V type 2AG
精 度: ±0.25%(满量程)
频 率: 6.3GHz
变送器功耗: 平均50uW
迷失波延长: 30s:输出22mA
温 度: 电路
-40 to 140˚F(-40-60℃)
PP传感器:
-40 to 190˚F(-40-88℃)
Teflon传感器:
-40 to 250˚F(-40-121℃)
过程压力: 150PSIG(最大)
认 证: FCC Part 15 - Low Power
Communication Device
机械部分
过程连接: 2″NPT
电气连接: 1⁄2″ NPT
传感器材质: Polypropylene (标准)
Teflon (可选)
外壳: Aluminum (标准)
Stainless Steel (可选)
NEMA 4 (IP65)
雷达液位变送器可简单的、可靠的非接触式测量金属罐体、水池或其他容器中流体的液位。从微处理器控制电路产生一个6.3 GHz脉冲通过传感器表面发射出来。该脉冲信号碰到被测流体表面后反射回到天线的时间经过微处理器转换成比例与液位高度的电流信号输出。
由于脉冲雷达的穿透力强,因此通常会干扰超声波液位计的一些泡沫、烟雾、水蒸气等对脉冲雷达液位计没有任何干扰。
专有的软件分析回波的振幅和形状,这使其能自动跟踪被测液位的变化轨迹。同时也过滤掉了罐体内其他障碍物反射回来的错误回波。超声波液位变送器的这种独特功能允许其能在非常大的量程工作。
雷达液位变送器要求被测材料的介电常数必须大于2。
应用范围
● 水/污水
● 化工品/酸性/腐蚀性
特征
● 4-20 mA 或 20-4 mA 输出
● 自清洗清除探头污垢
● 不受水蒸气和烟雾干扰
● 可选择RS232/RS485接口、诊断和数据记录
● 与PLC兼容(Modbus RTU)
● 三线制或四线制
校准
一个简单的按键即可设置零点和满量程。
标定可以在容器中通过变化容器中流体的液位来实现。出厂前仪表已做了预标定。
如果使用可选通讯软件,则可使用个人电脑与其进行通讯。该软件有诊断、数据纪录和特别标定功能。例如配制ABM雷达液位计在狭窄管道内工作。
零点和满量程点互相独立,标定通过绿色-黄色-红色LED灯指示。
技术参数
技术参数电路部分
电 源: 115 VAC/60 HZ(+/-20%)
230VAC/50 HZ(Optional)
12-30 VDC
输 出: 4-20mA或者20-4mA
6.1uA resolution
750 ohms隔离/交流供电
保 险: 0.125A/250V type 2AG
精 度: ±0.25%(满量程)
频 率: 6.3GHz
变送器功耗: 平均50uW
迷失波延长: 30s:输出22mA
温 度: 电路
-40 to 140˚F(-40-60℃)
PP传感器:
-40 to 190˚F(-40-88℃)
Teflon传感器:
-40 to 250˚F(-40-121℃)
过程压力: 150PSIG(最大)
认 证: FCC Part 15 - Low Power
Communication Device
机械部分
过程连接: 2″NPT
电气连接: 1⁄2″ NPT
传感器材质: Polypropylene (标准)
Teflon (可选)
外壳: Aluminum (标准)
Stainless Steel (可选)
NEMA 4 (IP65)
